1. Hiểu về các thiết bị
- MCB (Miniature Circuit Breaker): Chống quá tải và ngắn mạch.
- RCCB (Residual Current Circuit Breaker): Chống rò điện, bảo vệ con người khỏi điện giật.
- RCBO (Residual Current Breaker with Overcurrent Protection): Kết hợp chức năng của MCB và RCCB, bảo vệ quá tải và chống giật trong một thiết bị.

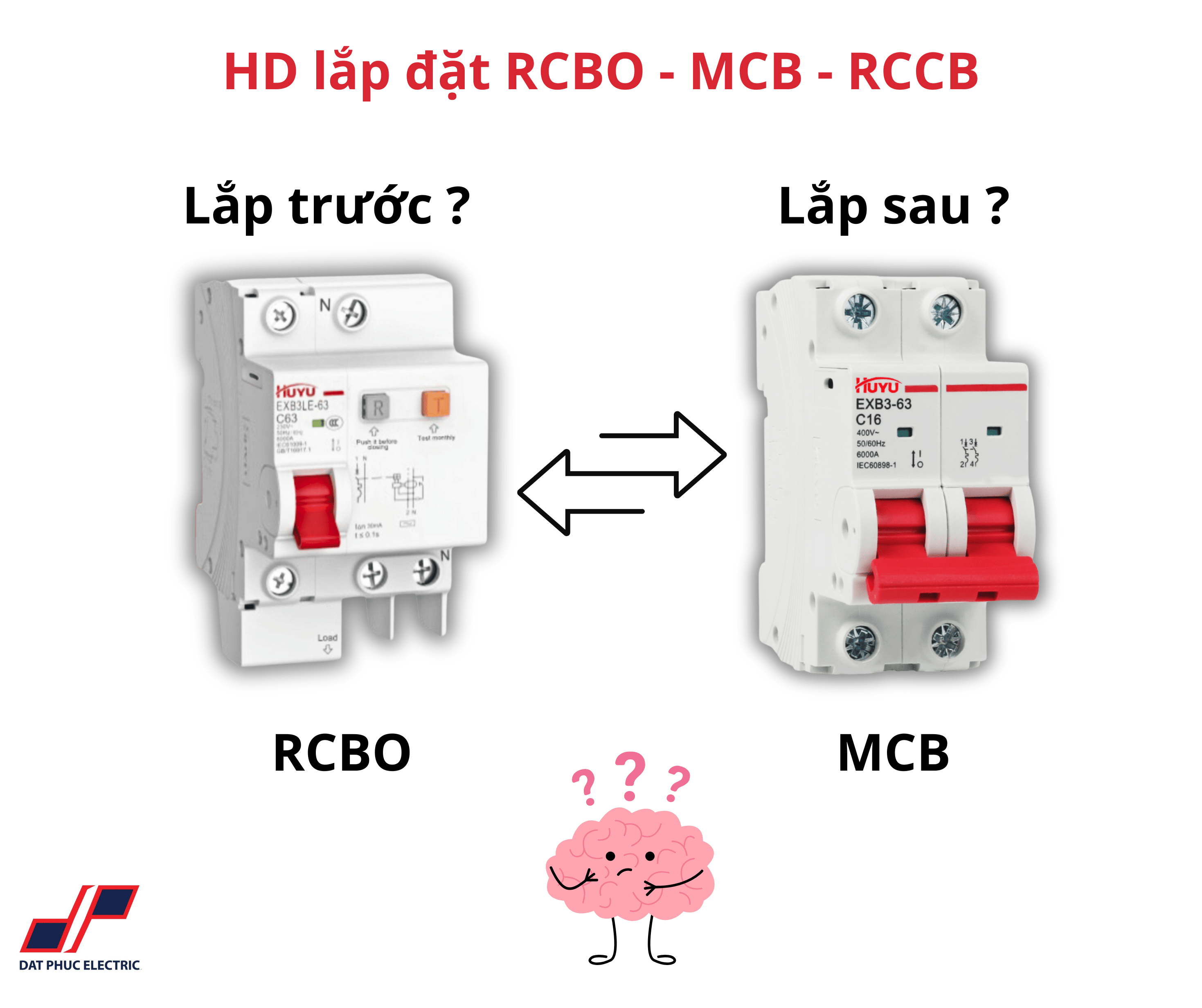

2. Sơ đồ đấu dây cơ bản
📌 MCB + RCCB:
- Dòng điện từ nguồn vào MCB → đầu vào RCCB → ra tải.
- RCCB không có bảo vệ quá dòng nên cần MCB bảo vệ trước nó (Chỉ số RCCB cần phải cao hơn chỉ số của MCB, vì khi xảy ra sự cố, thì MCB sẽ nhảy trước khi vướt quá tải chịu đựng của RCCB).
- Nếu có nhiều tải, dùng MCB nhánh cho từng thiết bị.
📌 RCBO đơn lẻ:
- Dòng điện vào RCBO, đầu ra cấp thẳng đến tải (RCBO đã tích hợp cả MCB và RCCB).
- Nếu có nhiều nhánh, dùng thêm MCB nhánh sau RCBO để phân tải.
3. Hướng dẫn lắp đặt
🔹 Lắp đặt MCB
- Tắt nguồn điện tổng.
- Chọn công suất MCB phù hợp với tải (10A, 16A, 32A,...).
- Gắn MCB lên thanh ray tủ điện (DIN rail).
- Đấu dây:
- Pha (L) từ nguồn → vào cực IN của MCB.
- OUT của MCB → tải hoặc RCCB/RCBO (nếu có).
- Nếu dùng nhiều MCB, kết nối chúng song song bằng thanh cái (busbar).
- Kiểm tra và bật nguồn test hoạt động.
🔹 Lắp đặt RCCB
- Gắn RCCB lên thanh ray.
- Đấu dây:
- Pha (L) & Nguội (N) từ MCB vào IN của RCCB.
- OUT RCCB ra tải hoặc ra các MCB nhánh.
- Nhấn nút TEST trên RCCB để kiểm tra hoạt động.
🔹 Lắp đặt RCBO
- Gắn RCBO lên thanh ray.
- Đấu dây:
- Pha (L) & Nguội (N) từ nguồn vào IN của RCBO.
- OUT ra tải (cả dây pha và dây trung tính).
- Nhấn nút TEST để kiểm tra.
4. Kiểm tra sau khi lắp đặt
✅ Kiểm tra lại đấu nối, siết chặt ốc vít.
✅ Bật nguồn thử nghiệm, dùng nút TEST của RCCB/RCBO để đảm bảo chống giật hoạt động.
✅ Đóng/cắt MCB để kiểm tra bảo vệ quá tải.
💡 Lưu ý:
- Nếu RCCB nhảy ngay sau khi cấp nguồn 👉 Kiểm tra có dây nối đất sai không.
- Dùng RCBO thay cho RCCB + MCB để tiết kiệm không gian tủ điện.
- Chọn dòng cắt RCBO/RCCB 30mA (hoặc thấp hơn) để bảo vệ con người.
